環氧水晶膠起氣泡的主要原因包括：攪拌時混入空氣、環境濕度過高、固化溫度變化過快、膠層過厚、基材未徹底干燥或清潔、以及操作不當（如未脫泡或點膠速度過快）。這些因素單獨或共同作用，會導致氣泡在膠體固化過程中無法排出，最終形成可見氣泡，影響成品透明度與美觀度。
要徹底解決氣泡問題，必須從材料選擇、環境控制、操作工藝、設備輔助四個方面系統優化。
一、環氧水晶膠起氣泡的六大核心原因

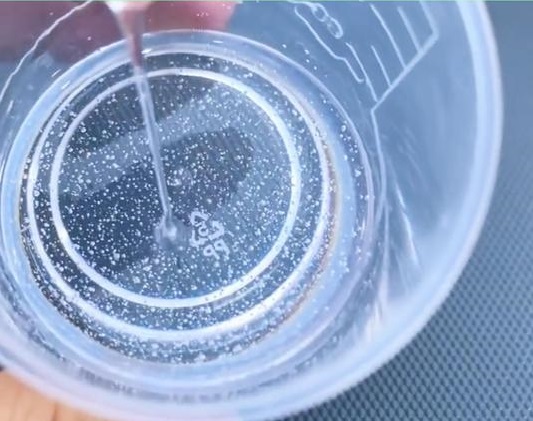

1. 攪拌過程混入空氣（最常見原因）
環氧水晶膠為雙組份體系（A膠+B膠），混合時需充分攪拌。若攪拌速度過快、時間過長或使用手動攪拌棒方式不當，極易將空氣卷入膠體，形成微小氣泡。
? 解決方案：
使用低速電動攪拌器（300~600 rpm），攪拌時間控制在3~5分鐘。
攪拌時沿容器壁緩慢畫圈，避免劇烈攪動。
攪拌后靜置5~10分鐘，讓部分氣泡自然上升破裂。
2. 環境濕度過高導致水汽反應
環氧樹脂對水分極為敏感。當環境濕度＞70%時，空氣中的水汽會與固化劑（B組分）發生副反應，產生二氧化碳氣體，形成“化學氣泡”。
? 解決方案：
控制施工環境濕度在50%以下（理想為40%~60%）。
使用除濕機或空調調節環境。
膠水開蓋后盡快使用，避免長時間暴露在潮濕空氣中。
3. 固化溫度變化過快或梯度不合理
環氧水晶膠在固化過程中若升溫過快（如直接放入高溫烤箱），膠體表面迅速固化形成“硬殼”，內部氣泡無法逸出，被“鎖”在膠層中。
? 解決方案：
采用梯度升溫固化法：
25℃靜置30分鐘（讓氣泡上?。?/span>
40℃保溫30分鐘（緩慢固化）
60℃固化2~4小時（完全固化）
避免陽光直射或熱風直吹。
4. 膠層過厚，氣泡難以上浮排出
一次性澆注過厚（＞3mm）的環氧膠層，會使底部氣泡在固化前無法上浮至表面，尤其在粘度較高的膠水中更易發生。
? 解決方案：
分層澆注：每層厚度控制在2~3mm，待表干后再澆下一層。
使用流動性更好的“低粘度水晶膠”（如威凱WK-CR系列）。
配合真空脫泡或加熱降低粘度，幫助氣泡排出。
5. 基材未徹底干燥或清潔
基材（如木材、紙張、布料、金屬）若含有水分、油污或揮發性物質，在膠體覆蓋后受熱或固化反應時，會釋放氣體，形成“底材氣泡”。
? 解決方案：
基材預先烘干（60℃×1小時）或自然晾干至含水率＜5%。
使用無水乙醇或異丙醇徹底清潔表面。
對多孔材料（如木頭、水泥）可先涂刷一層“封孔底膠”封閉孔隙。
6. 操作不當：未脫泡、點膠過快、震動干擾
未使用真空脫泡設備，僅靠靜置無法完全除泡。
點膠槍出膠速度過快，帶入空氣。
固化過程中移動或震動工作臺，擾動膠體產生新氣泡。
? 解決方案：
強烈推薦使用真空脫泡機：抽真空至-0.08~-0.1MPa，維持3~5分鐘。
點膠時控制出膠速度，保持勻速緩慢。
固化期間保持工作臺穩定，避免觸碰或移動。
二、不同類型氣泡的識別與處理
| 氣泡類型 | 特征 | 產生原因 | 處理方法 |
|---|---|---|---|
| 表面小氣泡 | 直徑＜1mm，密集分布 | 攪拌帶入空氣 | 真空脫泡 + 靜置消泡 |
| 底部大氣泡 | 直徑＞2mm，位于膠層底部 | 基材潮濕或未清潔 | 烘干基材 + 封孔處理 |
| 層間氣泡 | 分層澆注時出現 | 上層膠未表干即澆注 | 嚴格控制每層固化時間 |
| 邊緣氣泡 | 沿模具或基材邊緣分布 | 膠體未充分潤濕基材 | 點膠前預熱基材或使用潤濕劑 |
| 固化后氣泡 | 固化完成才顯現 | 化學反應產氣（濕氣/雜質） | 控制環境濕度 + 使用高純度膠水 |
三、預防氣泡的五大工藝優化建議
1. 選用低粘度、高流動性水晶膠
如威凱科技WK-CR系列水晶膠，粘度控制在800~2000 mPa·s（25℃），氣泡更易上浮排出。
2. 配備真空脫泡設備
真空脫泡是目前最有效、最徹底的除泡方式，尤其適用于工藝品、標牌、電子封裝等高要求場景。
3. 控制施工環境
溫度：20~25℃
濕度：40~60%
無塵、無風、無振動
4. 規范操作流程
A/B膠精確稱量（誤差＜2%）
攪拌→靜置→脫泡→點膠→固化，流程標準化
固化期間禁止擾動
5. 使用輔助工具
點膠針頭：選用細口徑（0.5~1.0mm）控制流速
加熱平臺：輕微加熱（30~40℃）降低膠體粘度
消泡劑（謹慎使用）：僅限專業配方，避免影響透明度
四、已產生氣泡的補救方法
若固化后發現少量氣泡，可根據情況采取以下補救措施：
1. 表面小氣泡（未完全固化）
用熱風槍（低溫檔）或酒精燈（保持距離）輕掃表面，使膠體軟化，氣泡破裂。
用牙簽或針頭輕輕刺破氣泡，再用刮刀抹平。
2. 深層大氣泡（已固化）
用鉆頭小心鉆除氣泡區域。
清潔后重新點膠修補，注意分層固化。
修補后整體打磨拋光，恢復平整度。
?? 注意：補救操作可能影響整體透明度和美觀度，建議以預防為主。
五、型號推薦與技術支持
選擇高品質、穩定性好的環氧水晶膠是減少氣泡的基礎。威凱科技（WKGLUE?） 提供多種專業級水晶膠產品，如：
WK-1843AB 3:1：低粘度、高透明、易脫泡，適合標牌、飾品、工藝品。
WK-122AB 3:1：中粘度、抗黃變、耐UV，適合桌面、地板、藝術畫。
WK-7633AB 3:1：高韌性、耐沖擊，適合工業封裝、電子保護。
所有產品均通過嚴格氣泡控制測試，提供真空脫泡工藝指導、溫濕度控制方案、操作視頻教程等全套技術支持。
六、總結
環氧水晶膠起氣泡并非不可避免，而是材料、環境、工藝、操作綜合作用的結果。通過科學選膠、控制環境、規范操作、使用設備（如真空脫泡機），可將氣泡率降至最低，甚至實現“零氣泡”完美效果。
記住：90%的氣泡問題，源于操作不當；99%的氣泡問題，可通過工藝優化解決。
如您正在為水晶膠氣泡問題困擾，歡迎聯系威凱科技WKGLUE?獲取免費樣品與專業技術指導，助您輕松做出晶瑩剔透、無瑕如鏡的完美成品。
