-
首頁(yè)>>水晶膠>>標(biāo)牌水晶膠 >
打火機(jī)滴膠_金屬表面批覆釉面膠
打火機(jī)滴膠是一種利用高透明環(huán)氧樹(shù)脂水晶膠（AB膠）在打火機(jī)金屬外殼表面進(jìn)行局部或整體澆注固化的裝飾工藝，固化后形成如玻璃般晶瑩剔透、光滑飽滿的立體涂層，俗稱“釉面膠”或“水晶釉”。 該工藝不僅提升了產(chǎn)品的外觀質(zhì)感與防偽等級(jí)，還增強(qiáng)了表面耐磨性與抗腐蝕能力。所用材料為專用于金屬基材的高附著力、快干型、抗黃變環(huán)氧滴膠，可實(shí)現(xiàn)鏡面光澤、彩色漸變、內(nèi)嵌圖案等多樣化視覺(jué)效果，廣泛應(yīng)用于中高端Zippo、噴槍式及定制款打火機(jī)制造。
本文將從工藝原理、適用膠水類型、施工流程、常見(jiàn)問(wèn)題解決、金屬釉面膠性能要求及市場(chǎng)應(yīng)用趨勢(shì)六大維度，系統(tǒng)解析打火機(jī)滴膠與金屬表面釉面批覆技術(shù)，為制造商、DIY愛(ài)好者及設(shè)計(jì)師提供專業(yè)指導(dǎo)。

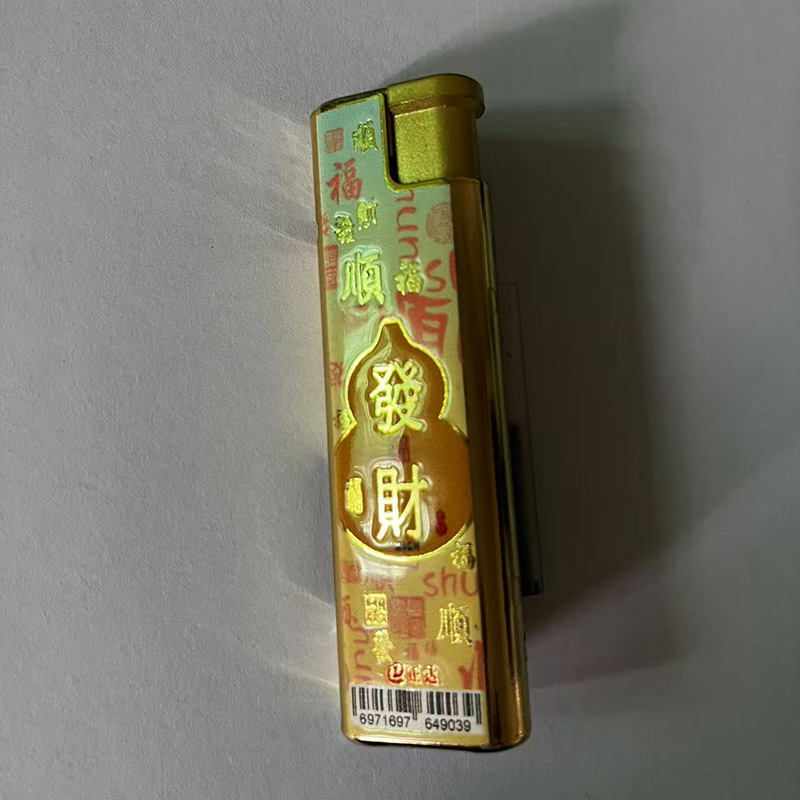

一、打火機(jī)滴膠工藝原理
打火機(jī)滴膠屬于精密手工藝品涂裝技術(shù)，其核心是通過(guò)將液態(tài)環(huán)氧樹(shù)脂AB膠精準(zhǔn)滴涂于金屬殼體特定區(qū)域，利用樹(shù)脂的自流平性自然延展并包裹設(shè)計(jì)元素（如LOGO、花紋、彩繪），經(jīng)室溫或加溫固化后形成堅(jiān)硬、透明、耐久的“液態(tài)玻璃”層。
工藝特點(diǎn)：
局部覆蓋：僅對(duì)圖案區(qū)域滴膠，保留金屬本色與結(jié)構(gòu)；
立體增厚：膠層厚度可達(dá)1~3mm，呈現(xiàn)浮雕感；
高光通透：透光率≥95%，凸顯底層細(xì)節(jié)；
密封保護(hù)：隔絕空氣與濕氣，防止油墨氧化、金屬銹蝕。
二、適用于金屬表面的釉面批覆膠類型
并非所有環(huán)氧滴膠都適合金屬打火機(jī)使用。理想的“釉面膠”需滿足以下特性：
| 類型 | 特點(diǎn) | 適用場(chǎng)景 |
|---|---|---|
| 無(wú)溶劑環(huán)氧滴膠 | VOC低、環(huán)保、收縮率小、附著力強(qiáng) | 主流選擇，符合出口標(biāo)準(zhǔn) |
| 快干型釉面膠 | 表干4~6小時(shí)，完全固化24小時(shí) | 批量生產(chǎn)，提高效率 |
| 抗UV黃變型 | 添加紫外線吸收劑，戶外6個(gè)月不泛黃 | 高端定制、透明純色款 |
| 高韌性增韌膠 | 抗沖擊性強(qiáng)，不易開(kāi)裂 | 噴槍式打火機(jī)（頻繁受力） |
| 彩色釉面膠 | 預(yù)調(diào)色或可調(diào)色，實(shí)現(xiàn)紅、藍(lán)、黑、煙灰等效果 | 創(chuàng)意設(shè)計(jì)、限量款 |
? 推薦品牌參數(shù)：
粘度：800~1200 mPa·s（易于操作且不易流淌）
配比：A:B =3:1 或 1:1（便于生產(chǎn)效率，3:1屬于慢干，1:1屬于快干）
固化條件：25℃下24小時(shí)初固，72小時(shí)完全固化
附著力：對(duì)不銹鋼、銅、鋅合金剪切強(qiáng)度＞10MPa
三、打火機(jī)滴膠標(biāo)準(zhǔn)施工流程
1. 前處理（關(guān)鍵步驟）
清潔脫脂：用異丙醇或?qū)Ｓ们逑磩氐兹コ饘俦砻嬗臀邸⒅讣y；
干燥處理：熱風(fēng)烘干或自然晾干，確保無(wú)水分殘留；
圖案準(zhǔn)備：若需內(nèi)嵌圖文，應(yīng)先完成絲印、激光雕刻或貼紙定位。
2. 膠水配制
按說(shuō)明書比例精確稱量A組分（樹(shù)脂）與B組分（固化劑）；
緩慢攪拌均勻（避免劇烈攪動(dòng)產(chǎn)生氣泡），建議靜置5分鐘消泡。
3. 滴膠操作
使用針管、點(diǎn)膠機(jī)或刮刀將膠液緩慢注入目標(biāo)區(qū)域；
控制膠量，避免溢出邊界；
可分次滴膠（如第一層薄涂封底，第二層加厚成型）。
4. 消泡處理
自然消泡：靜置10~30分鐘，小氣泡自行消失；
真空消泡：放入真空箱抽氣1~3分鐘，徹底去除微泡；
熱風(fēng)輔助：用低溫?zé)犸L(fēng)吹拂表面，幫助氣泡破裂。
5. 固化養(yǎng)護(hù)
室溫（20~25℃）避塵固化24小時(shí)；
可置于恒溫烘箱（50~60℃）加速固化至8~12小時(shí)；
完全固化前禁止觸碰或包裝。
四、金屬釉面膠的核心性能要求
| 性能指標(biāo) | 要求說(shuō)明 |
|---|---|
| 附著力 | 必須通過(guò)劃格法測(cè)試（GB/T 9286），達(dá)到0級(jí)（無(wú)脫落） |
| 硬度 | Shore D ≥80，抗刮擦、耐日常摩擦 |
| 耐黃變性 | QUV老化100小時(shí)Δb ≤2.0，保持透明純凈 |
| 耐化學(xué)性 | 抵抗酒精、汽油、打火機(jī)油侵蝕 |
| 收縮率 | ＜0.5%，防止應(yīng)力開(kāi)裂與邊緣翹起 |
| 電氣絕緣性 | 體積電阻率＞1×1012 Ω·cm（非必需但有益） |
?? 特別注意：
普通工藝品滴膠易在金屬表面出現(xiàn)“邊緣縮邊”、“附著不良”現(xiàn)象，必須選用專為金屬優(yōu)化的高附著力型號(hào)。
五、常見(jiàn)問(wèn)題與解決方案
| 問(wèn)題 | 原因 | 解決方案 |
|---|---|---|
| 膠面有氣泡 | 攪拌帶入空氣、基材未脫氣 | 真空消泡、預(yù)熱金屬件 |
| 邊緣縮膠 | 表面張力不匹配、清潔不凈 | 使用附著力促進(jìn)劑、加強(qiáng)脫脂 |
| 膠層發(fā)白（吸潮） | 冬季高濕環(huán)境施工 | 控溫控濕，預(yù)熱膠水與工件 |
| 固化不完全 | 配比不準(zhǔn)、溫度過(guò)低 | 精確稱量，加熱促進(jìn)反應(yīng) |
| 表面不平整 | 一次性滴膠過(guò)厚 | 分層滴膠，逐層固化 |
| 黃變老化 | 普通膠耐候性差 | 改用抗UV型釉面膠 |
六、市場(chǎng)應(yīng)用與發(fā)展趨勢(shì)
1. 應(yīng)用領(lǐng)域
Zippo類翻蓋打火機(jī)：LOGO與圖案滴膠，提升收藏價(jià)值；
噴槍式丁烷打火機(jī)：火焰窗周圍批覆防護(hù)層；
定制紀(jì)念款：結(jié)合彩砂、夜光粉、金屬箔打造藝術(shù)效果；
防偽標(biāo)識(shí)：在隱藏區(qū)域滴膠封印，驗(yàn)證真?zhèn)巍?/p>
2. 技術(shù)趨勢(shì)
自動(dòng)化點(diǎn)膠：采用機(jī)械臂+視覺(jué)定位，實(shí)現(xiàn)精密控制；
多功能復(fù)合膠：集成導(dǎo)電、抗菌、溫變等特性；
環(huán)保升級(jí)：推廣水性環(huán)氧或生物基滴膠，降低碳足跡；
數(shù)字化設(shè)計(jì)：配合3D建模軟件預(yù)覽滴膠效果。
打火機(jī)滴膠不僅是簡(jiǎn)單的表面裝飾，更是一項(xiàng)融合材料科學(xué)、精細(xì)工藝與美學(xué)設(shè)計(jì)的綜合技術(shù)。通過(guò)選用合適的金屬專用釉面批覆膠，配合規(guī)范的施工流程與質(zhì)量控制，可顯著提升產(chǎn)品檔次與附加值。對(duì)于制造商而言，掌握滴膠工藝意味著更強(qiáng)的定制化能力；對(duì)于玩家與設(shè)計(jì)師，則打開(kāi)了無(wú)限創(chuàng)意的大門——讓每一枚打火機(jī)，都成為獨(dú)一無(wú)二的藝術(shù)品。
掃一掃 免費(fèi)提供技術(shù)指導(dǎo)
